Fórum >> Elektrika >> Výpis:
Dolů || Ukaž poslední příspěvek
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Název příspěvku: Vyřešeno! El.okna vzadu |
Takže. Vím, že téma tu již je, ale je tam spoustu příspěvků, takže to někoho odradí, takže proto nové. Oč jde? Tak, vyřešil jsem dodatečnou montáž el stahování oken vzadu. Je nutno mít funční el. mechaniku předního okna z té strany, kam ho chcete dozadu. úprava zabere cca 10min na předělání mechaniky, no a pak, jak to každý zvládne se zpětnou montáží do dveří a natažení kabeláže.
Jak na to? No je třeba mít obě mechaniky venku, pak vezmete vrtačku a tam kde se připojuje plastové vedení motůrku, nebo kličky ke kovovému vedení okna, odvrtáte kovové nýty (opatrně, ať plast nepraskne), když jsou nýty pryč tak vytáhnete celé švihadlo, u mechaniky točením kličkou a u elektriky motůrkem, z původní mechaniky (kličkového) se použije kovové vedení a švihadlo s držákem okna, z elektrického se použijte jenom plastové vedení s motůrkem, pak se plastové vedení navleče na mechanické švihadlo a po nasazení na kovové vedení se místo nýtů dají šroubky a je to, šlape to jak hodinky. Přichycení do dveří je na původní díry, akorát je třeba přišroubovat někam motůrek. Elektrika je jednoduchá, vytáhnou se jen ze dveří do sloupků dva dráty a připojí se na tlačítko a pokud budete chtít tlačítko i do dveří, tak je to plus dva dráty na šťávu do dveří. Pokud budou nějaké dotazy, nebo bude chtít někdo podrobnější popis, či fotky, tak mi sem napište, nebo na email.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:09.07.2009 15:29:18 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Takže pokračujem. Je nutno upozornit, že okno se nestáhne na 4/5, jako je to u kličkového, ale zhruba na 2/3, ale dá se to lehce vyřešit za minutku, je třeba jen uříznout švihadlo flexou na konci na stejnou délku, jako je kličkové (je to cca o 8cm), pak teprve smontovat, ono je totiž to plastové vodítko na konci zaslepené a udělané jako doraz, aby okno nesjelo moc nízko a nepoškodilo se, takže se o něj švihadlo zastaví. Právě jsem se vrátil od auta z testování toho el. stahování, je to špica, jenom jsem to trošku pokadil, spletl jsem si totiž ty švihadla , takže nešlo namontovat okno, takže jsem to musel rozebrat a dát tam to správné švihadélko, hlavně před zpětnou montáží, nezapomeňtě oživit mazání švihadla, stačí ho celé napatlat plastickou vazelínou a poté strčit do vodítka, pak bude okno jezdit lehčeji
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:09.07.2009 19:48:13 Odpovědět |
pokročilý
Příspěvků: 81
Zaregistrován:
..
| Re: Vyřešeno! El.okna vzadu |
Vorkoholik, ja by som len potreboval poradit, ako sa da zdvojit ovladanie el. okien v zadu? pls. Tak aby sa dali ovladat aj pri vodicovi aj v zadu. Myslim schemu zapojenia. Uz som skusal vela, stale mi to skratuje.
| |
|
| Dolů
||
Nahoru | IP:195.91.79.xxx Vloženo:14.07.2009 23:40:18 Odpovědět |
pokročilý
Příspěvků: 128
Zaregistrován:
..
| Re: Vyřešeno! El.okna vzadu |
teda peťane, tak jsi mě dostal.měl jsem to už tak nějak vymyšlený a chtěl jsem se tady s tím blejsknout a tys mě předběh
Tvůj patent je ale lepší a jednodušší takže to od tebe beru přes kopírák jo.jestli máš foto tak posílej a nebo mi to ukážeš až si konečně přijedeš pro ten motor.
| |
|
| Dolů
||
Nahoru | IP:80.188.42.xxx Vloženo:10.07.2009 07:03:56 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
No k ovládání vzadu jsem se ještě nedostal, ale počítám, že příští týden. Víš já nějak nevidím problém v ničem a taky bude záležet na tlačítkách (jaký budou), já použil dopředu z Chryslera.. no a to byla kurňa maturita - měření. Takže hned jak se na to mrknu, tak sem šoupnu fotky, jak předělat tu mechaniku a taky to zapojení.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:15.07.2009 08:04:48 Odpovědět |
pokročilý
Příspěvků: 81
Zaregistrován:
..
| Re: Vyřešeno! El.okna vzadu |
O.K. moc by si mi pomohol. Ja tam chcem dat tlacitka origo z 21-tky
| |
|
| Dolů
||
Nahoru | IP:195.91.79.xxx Vloženo:16.07.2009 23:16:40 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Toš nechcu machrovat, ale od nápadu k ralizaci, pouhých 15min s kompletním dokončením a montáží do dveří, já totiž věděl, že mně chceš předběhnout hihihihihi. Fotky sem hodím hned jak budu dávat druhou stranu, já vim, že mně se to tu popisuje lehce, protože jsem to vymyslel a viděl, takže udělám podrobnější popis s fotkma. Jinak jsem taky vykousl kus kufru a přidělal vedle rezervy ten kastlík na kufřík s nářadím a taky jsem do kufru pod zámek přivařil oko na zvedání auta navijákem, je to špica, zadek je během pár minut víc jak o metr výše. Mimoto už nemám zadní lemy nad kola rovné, ale hezky kulaťoučké, zatím je to dělaný jen jako výztuha pro laminát, ale vypadá to normálně, jo a mimochodem, lemy jsem udělal z paraboly na satelit. Taky jsem zprovoznil to centrálko a stahování oken, jak jsi ušmikal konektory z kabelů. Samozřejmě mám hotové taky ty kožené, elektrické sedačky z Chryslera, akorát jsem se původně přepočítal s výškou, takže jsem musel upravit držáky, nedošlo mi, že jsou ze sporťáku (nízké) a né z pohodlíčka. Jo a prosimtě, ten šíbr je dvoupolohový (odsun nebo výklop), nebo jedno. (odsun)
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:10.07.2009 12:32:51 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Zdar soudruzi. Tak mi to nedalo a pokoumal jsem nad tou elektrikou pro stahování. Maturoval jsem nad tím přepínačem dvě hodiny, ale je to. Fotky jsou z testů na baterce. Pokud budete chtít dvojí ovládání, tak vás to bude stát čtyři dráty vytažené ze dveří až do tunelu ke spínači, tam musíte natáhnout od někud plusový kablík, samo, že je plusák na spinačích předních oken, takže klidně tam stačí pricvaknout svorkou drát od nového spínače. Minus stačí píchnout kamkoliv na kostru. Systém dvojího ovládání (od řidiče a ze zadních dveří) je jednoduchý, pokud se použijí stejné přepínače, na kabely které natáhnete do tunelu paralelně přicvaknete svorkami přepínač ze zadních dveří. Taky jsem našel přípravu na origo el. stahování, dírky na přichycení motůrku jsou nahoře pod kličkou, jenže origo stahování je jiný v tom, že délka vodítka od mechanismu k motůrku je zhruba o dvacet cenťáků delší, takže můj patent tam nedosáhne, takže se motůrek musí přichytit dole. Pokud vám postačí ovládání jen na dveřích, bude vás to stát dva kablíky pro plus a mínus. Takže.......na fotkách jsem se snažil zachytit zapojení a schéma zapojení, no a tady jsou, jo a předělání mechaniky nafotím zítra.
Na a tady máte ještě video, aby bylo jasné, že to šlape jako orloj.
http://www.youtube.com/watch?v=N7L_8wKCc4o
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:16.07.2009 23:17:28 Odpovědět |
pokročilý
Příspěvků: 212
Zaregistrován:
12.11. 2016
| Re: Vyřešeno! El.okna vzadu |
čau tohle mě zajímá nemohl bys dát nějakej podrobnější popis mám volný stahováky z nevady škoda je nevyužít
| |
|
| Dolů
||
Nahoru | IP:77.236.194.xxx Vloženo:11.07.2009 20:57:27 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Takže........., tady je slíbené dokončení k tomu zadnímu stahování. Motůrek stačí chytit přes prodloužení na dva šrouby, drží jako kráva.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:17.07.2009 22:31:53 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Jasně, že doplním, mám jen jediný problém...........................baterky ve foťáku, ale napravím to.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:12.07.2009 10:04:27 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |

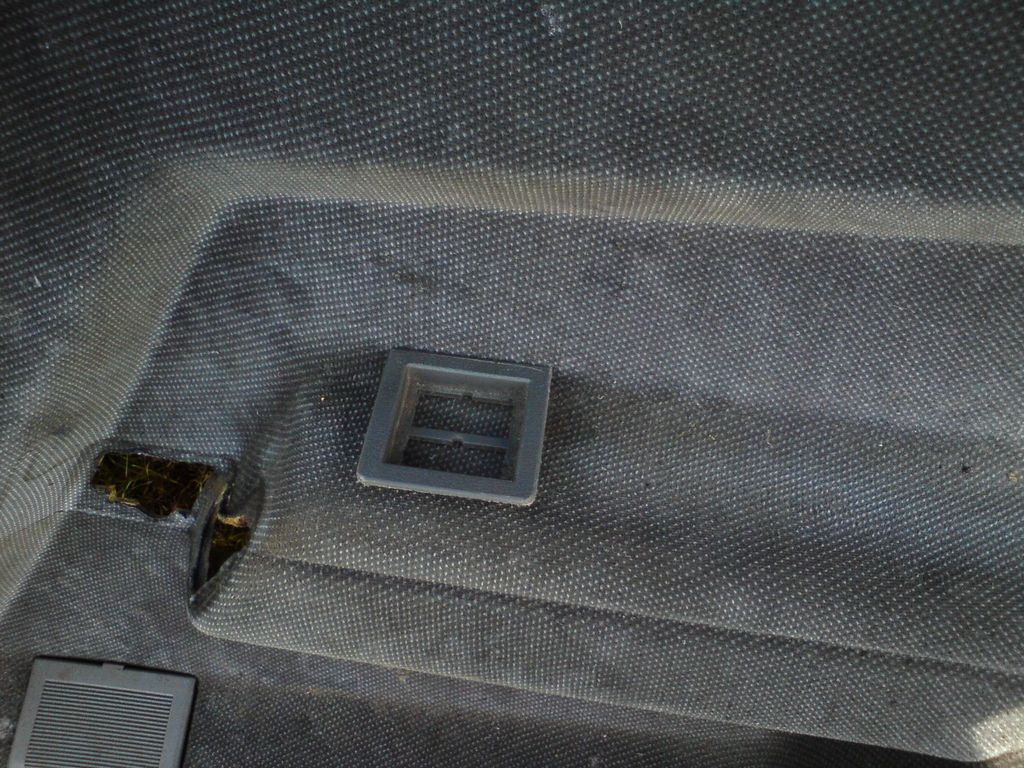

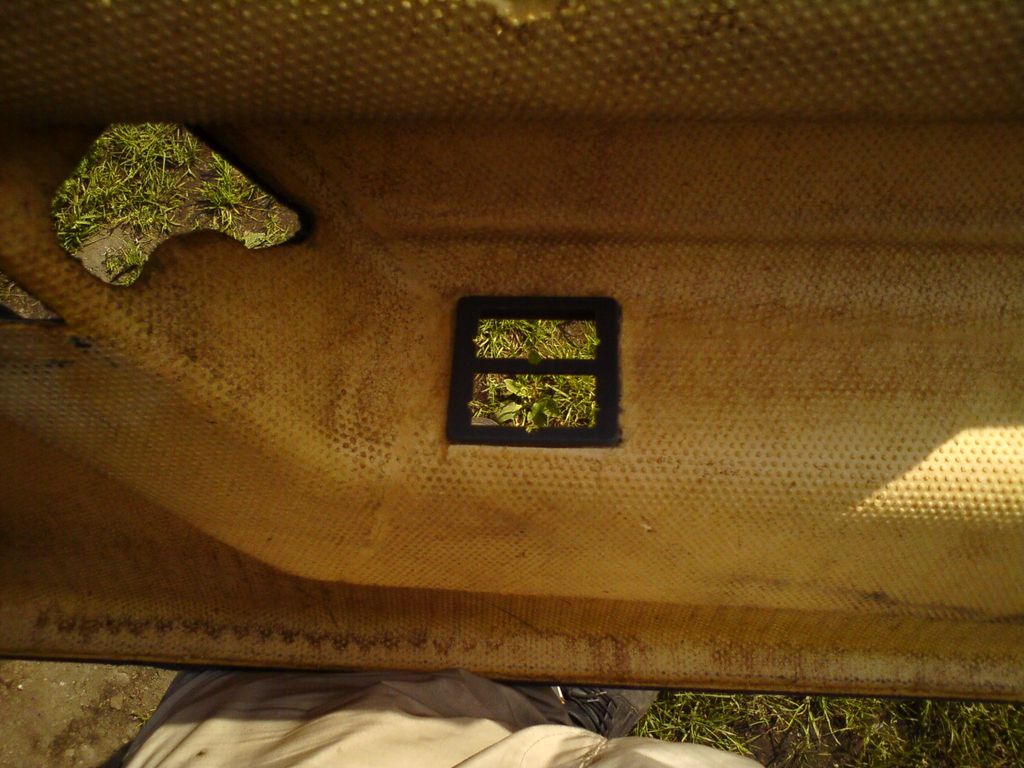

No a jak vyřešit tlačítko v zadních dveřích? Stačí na to stará kapsa z předních dveří a z ní vyříznout držák tlačítek. Jde to snadno a vypadá to dobře.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:17.07.2009 22:39:55 Odpovědět |
pokročilý
Příspěvků: 128
Zaregistrován:
..
| Re: Vyřešeno! El.okna vzadu |
šíbr by měl bejt asi jen na zatahování, ale já to na druhou stranu snad ani nezkoušel.
| |
|
| Dolů
||
Nahoru | IP:80.188.42.xxx Vloženo:13.07.2009 01:55:14 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |

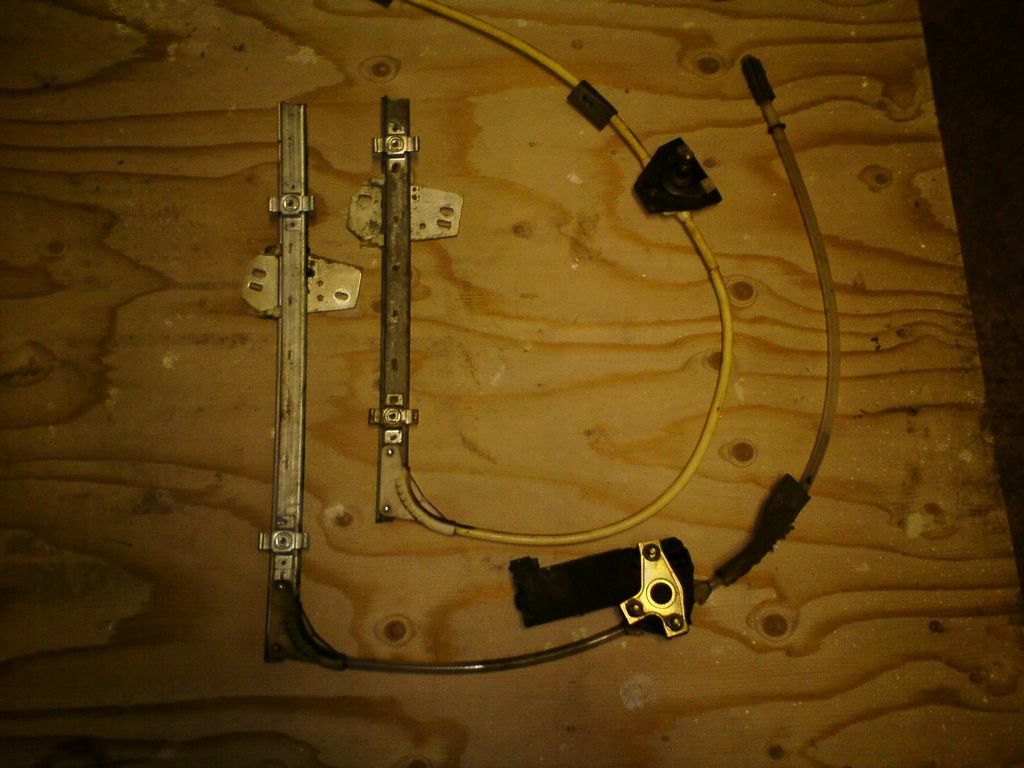

1.) porovnání mechanik
2.) detail spojů
3.) opatrně odvrtat
4.) rozebráno
5.) vyhodit, nechat
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:17.07.2009 22:47:08 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
6-7.) zkrátit švihadlo
8.) sešroubovat - bacha, hlavička šroubu musí být co nejnižší, proto jsem tam dal zapuštěný

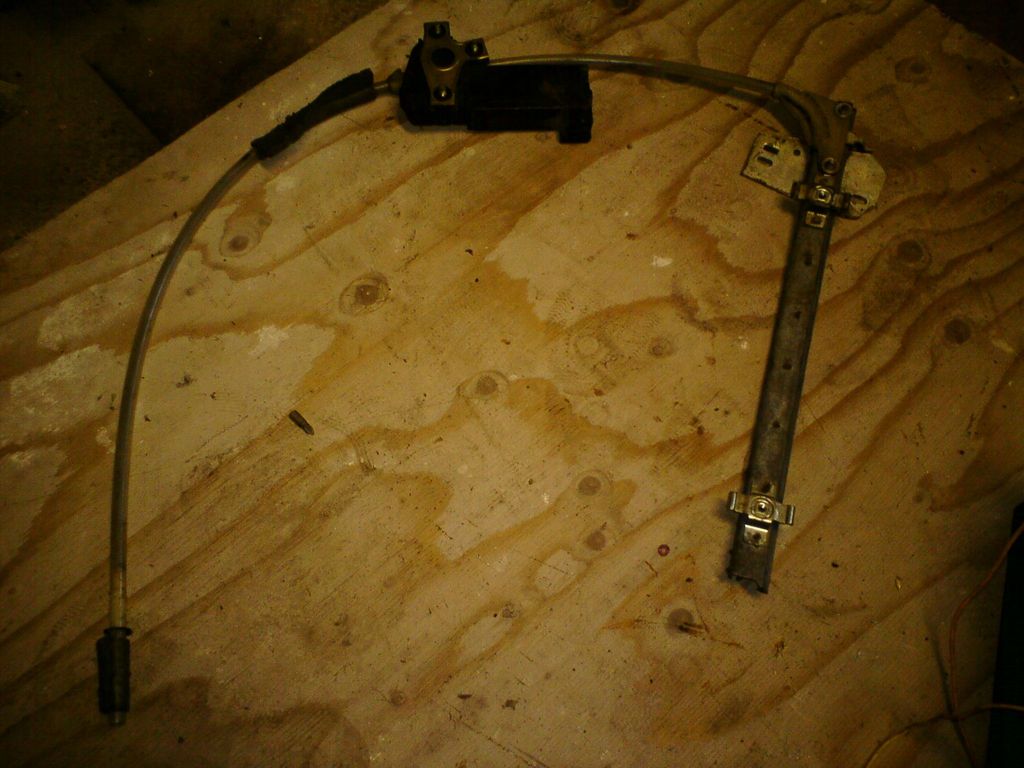

9.) no a hotovo
Hodně zdaru a pokud bude nějaký problém, tak se ptejte.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:17.07.2009 22:56:08 Odpovědět |
pokročilý
Příspěvků: 516
Zaregistrován:
04.06. 2005
| Re: Vyřešeno! El.okna vzadu |
Jo a bacha na kolíček! Když budete sundavat po odvrtání to plastové vodítko, tak se musí mírně nadzvednout nad to kovové tělo, zespoda je na tom plastu středící kolíček, takže to stáhnout bez nadzvednutí najde, tak bacha na zlomení. Je to ta předposlední fotka.
| |
|
| Dolů
||
Nahoru | IP:85.207.153.xxx Vloženo:18.07.2009 08:58:49 Odpovědět |
|
|
